在三菱PLC中，定時器和計數器是兩個非常主要的編程元件，是PLC程序編制不可或缺的環節。那么今天我們就來講一講該如何使用PLC中的定時器和計數器。

一、定時器

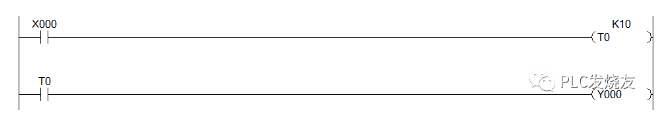

定時器最基本的用法如下圖，X0的按鈕按下，1秒鐘（K10就是1秒，K20是2秒 … …）后T0的常開觸點就會導通，觸發Y0線圈進行輸出；X0按鈕松開T0的線圈斷電，T0常開觸點就斷開，Y0線圈停止輸出。

在實際應用中，我們常遇到如通電延時、限時控制、長延時等控制要求，這些都可以通過程序設計來實現。下面就給大家舉幾個例子：

1、通電延時控制

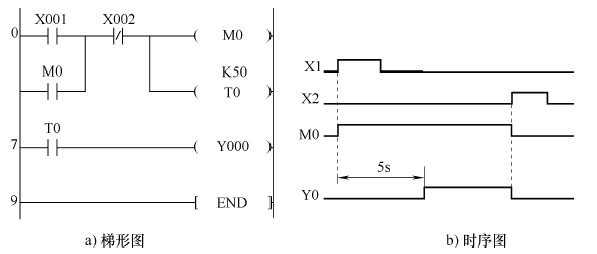

延時接通控制程序如圖3-27所示。它所實現的控制功能是，X1接通5、后，Y0才有輸出。

工作原理分析如下:

當X1為0N狀態時，輔助繼電器M0的線圈接通，其常開觸點閉合自鎖，可以使定時器T0的線圈一直保持得電狀態。

T0的線圈接通5s后，T0的當前值與設定值相等，T0的常開觸點閉合，輸出繼電器Y0的線圈接通。

當X2為ON狀態時，輔助繼電器M0的線圈斷開，定時器T0被復位，T0的常開觸點斷開，使輸出繼電器Y0的線圈斷開。

2、限時控制

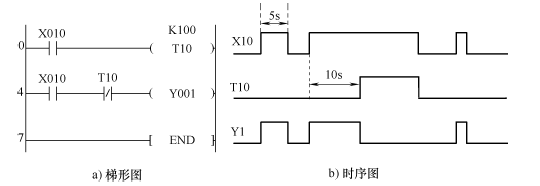

在實際工程中，常遇到將負載的工作時間限制在規定時間內的控制。這可以通過如圖所示的程序來實現，它所實現的控制功能是，控制負載的最大工作時間為l0s。

如圖所示的程序可以實現控制負載的最少工作時間。該程序實現的控制功能是，輸出信號Y2的最少工作時間為10s。

二、計數器

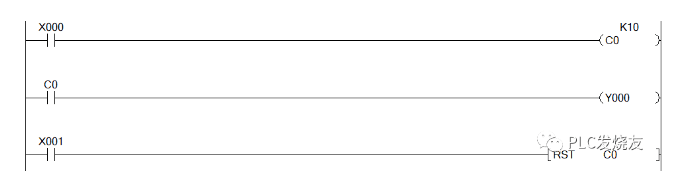

計數器最基礎的用法，如圖，X0的按鈕按下10次后，C0的常開觸點就會導通，觸發Y0線圈進行輸出；X1按鈕按下C0的線圈斷電并且計數值被清空，C0常開觸點就斷開，Y0線圈停止輸出。

計數器器的設定值顯示在定時器的右上角，可以用普通的數據，如下圖的K10，或者可以用寄存器去控制寄存器，比如填一個D0，D0里面的數據可以通過觸摸屏去控制，也可以通過其他程序去控制。

在仿真或者監控程序時，計數器的當前值會隨著觸發條件導通的次數不斷累加，一般顯示在計數器的右下角，我們可以把當前值通過mov指令傳送出來，或者通過比較指令，去執行某些判斷，如下圖，就是計數器的當前值大于等于3時控制Y1線圈進行輸出。

最后需注意一點：不同型號的plc定時器和計數器的范圍都是不同的。
